高耐磨用工具钢sk85，，，，，是含碳量在0.85%左右得高碳钢，，，，，等效于较早的JIS标准内里的sk5高碳钢，，，，，在海内宝钢凭证宝钢企标BKJI2019-009举行生产，，，，，牌号等同于日标sk85，，，，，由于热处置惩罚会因温度等差别，，，，，而爆发差别的组织，，，，，因此关于sk85的热处置惩罚也一直是我们在现实使用中，，，，，一个较量关注的工艺。。无意时机在互联网上看到一篇日本新泻县工业手艺综合研究所关于sk85薄板淬火工艺里对差别热处置惩罚温度的研究，，，，，便将其翻译并且明确过来于此，，，，，利便各人配合学习。。
实验最先，，，，，首先是取样，，，，，确定热处置惩罚前试样的硬度和金相组织的视察效果（如下图）。？？梢钥吹匠叽缥肝⒚椎奶蓟。；；；窘峁故翘靥，，，，，可以看到晶界。。硬度约为HV165。。

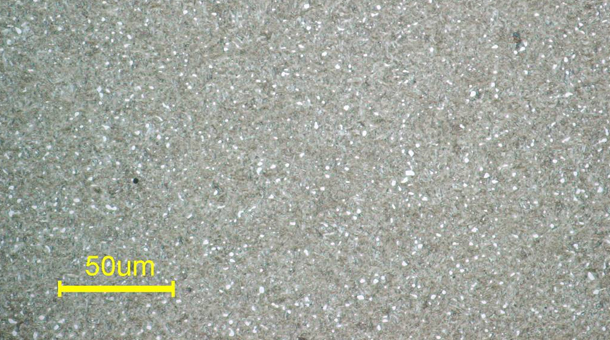

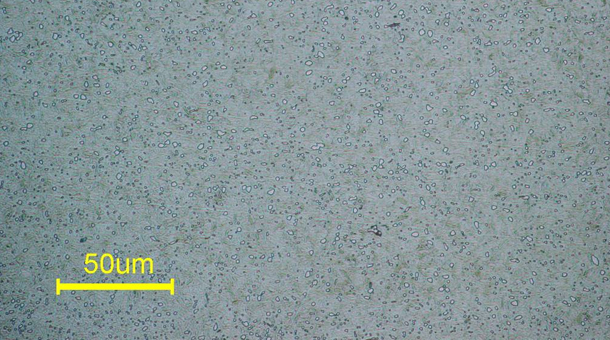

图1：热处置惩罚前的试样（铁素体，，，，，碳化物）
然后研究主要朝两个偏向举行，，，，，本页文章先容第二个偏向：
二，，，，，种种回火温度下的硬度和金属结构。。都接纳在780°C的各个温度下保温10分钟后的水冷的淬火方法举行淬火，，，，，然后在100-400°C的温度下保温1小时后的空冷的回火温度规模内举行差别的回火实验，，，，，最后也用镜面抛光一块后，，，，，用微型维氏硬度计测试维氏硬度（HV0.5），，，，，并接纳镜面抛光试样后，，，，，用硝酸-乙醇溶液（3毫升HNO3、97毫升乙醇）侵蚀，，，，，通过金相显微镜视察金属结构；；；
首先，，，，，通过sk5薄板淬火工艺，，，，，在780°C的适当温度下淬火后的种种类型如图2，，，，，展示了sk85工具钢回火处置惩罚在各个温度下的回火的样品的维氏硬度测试效果。。当没有回火时和回火温度为100°C时，，，，，硬度较高，，，，，并且随着回火温度的升高硬度降低。？？梢钥闯，，，，，在回火温度为200℃时，，，，，硬度为700HV0.5以上，，，，，在回火温度为400℃时，，，，，约为400HV0.5。。

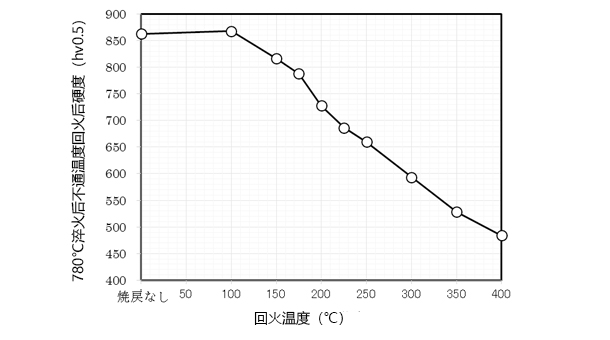

图2：780℃sk5淬火件，，，，，在相同欠亨温度回火下的维氏硬度测试效果（sk5硬度）
接下来，，，，，在合适的温度（780°C）下淬火后，，，，，在差别温度下回火的试样的金属结构的视察效果如图3-如图12所示。。图3展示了淬火后的试样的金属结构。？？梢钥吹铰硎咸寤吞蓟。。

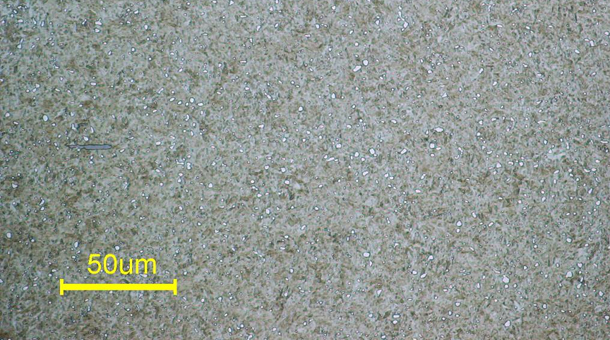

图3：淬火在780°C下坚持10分钟，，，，，然后水冷回火：无
图4显示了在 100°C下回火的试样的金属结构。。将图3和图4中的样品同时浸入侵蚀性溶液中，，，，，可是在图4中，，，，，基本结构比图3中的颜色更暗。。图4中的金属结构称为回火马氏体。。

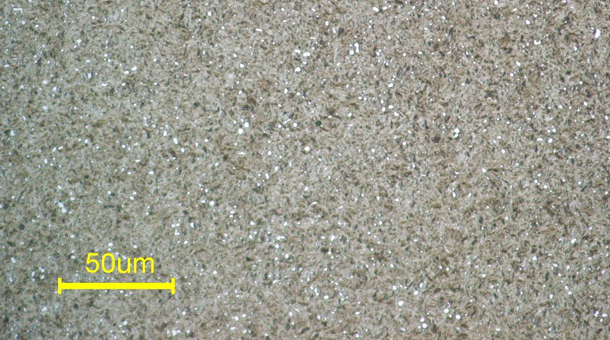

图4：淬火在780°C坚持10分钟，，，，，然后水冷回火在100°C坚持1小时，，，，，风冷
图5至图7显示了通常用于对刀片举行回火的温度规模（150-200°C）的金属是一个组织。。与图4相比，，，，，您可以看到基本组织看起来更暗。。以为这是由于马氏体剖析的希望。。

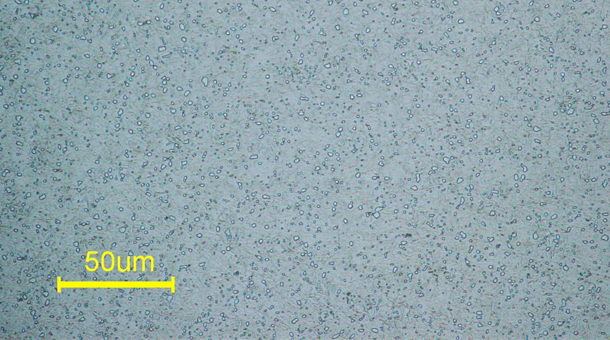

图5：淬火在780°C坚持10分钟，，，，，水冷回火在150°C坚持1小时，，，，，空冷

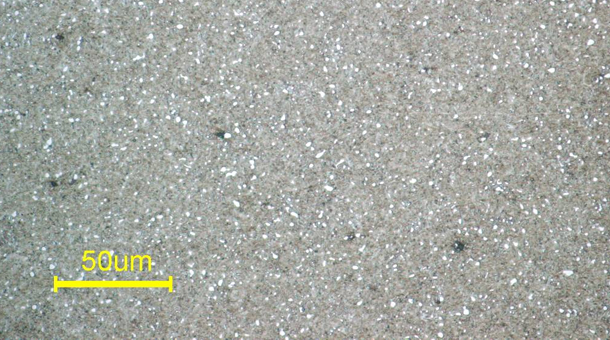

图6：淬火在780°C坚持10分钟，，，，，水冷回火在175°C坚持1小时，，，，，风冷

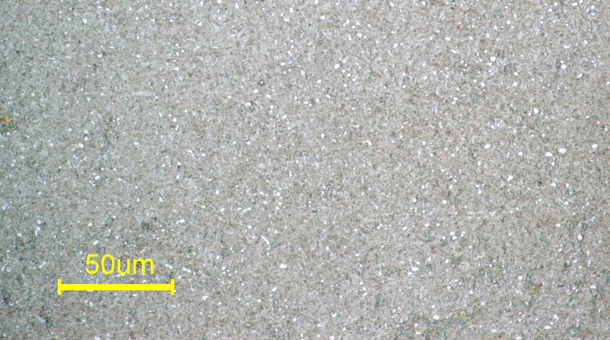

图7：淬火在780°C下坚持10分钟，，，，，水冷却回火在200°C上坚持1小时，，，，，空气冷却
图8至图12显示了在 225至400°C下回火的金属结构 可以看出，，，，，随着回火温度的升高，，，，，它成为细腻而匀称的基础组织。。特殊地，，，，，图10至图12中在300℃至400℃的回火温度下的组织有时被称为菱铁矿。。

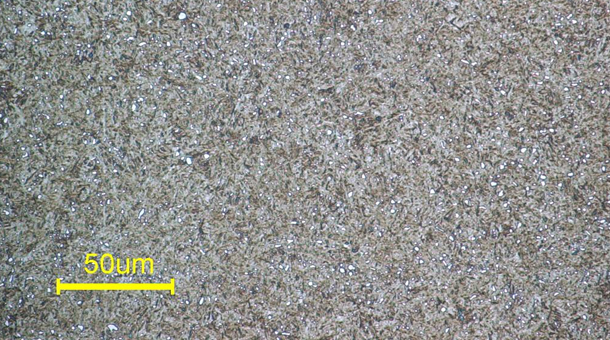

图8：淬火在780°C坚持10分钟，，，，，水冷回火在225°C坚持1小时，，，，，风冷

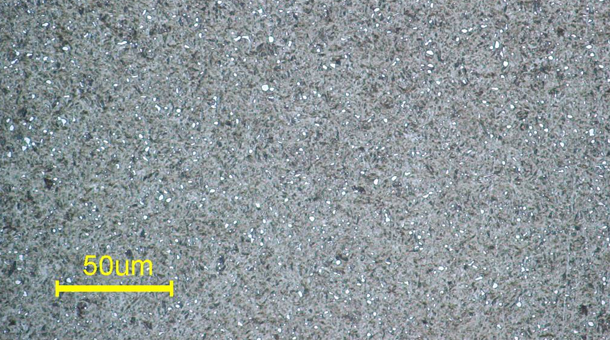

图9：淬火在780°C坚持10分钟，，，，，水冷回火在250°C坚持1小时，，，，，风冷
图10：淬火在780°C坚持10分钟，，，，，水冷回火在300°C坚持1小时，，，，，风冷
图20：淬火在780°C坚持10分钟，，，，，然后水冷却回火在350°C坚持1小时，，，，，空气冷却
图21：淬火在780°C坚持10分钟，，，，，水冷回火在400°C坚持1小时，，，，，风冷
拓展资料：
