高耐磨用工具钢sk85，，，是含碳量在0.85%左右得高碳钢，，，等效于较早的JIS标准内里的sk5高碳钢，，，在海内宝钢凭证宝钢企标BKJI2019-009举行生产，，，牌号等同于日标sk85，，，由于热处置惩罚会因温度等差别，，，而爆发差别的组织，，，因此关于sk85的热处置惩罚也一直是我们在现实使用中，，，一个较量关注的工艺。。无意时机在互联网上看到一篇日本新泻县工业手艺综合研究所关于sk85薄板淬火工艺里对差别热处置惩罚温度的研究，，，便将其翻译并且明确过来于此，，，利便各人配合学习。。
实验最先，，，首先是取样，，，确定热处置惩罚前试样的硬度和金相组织的视察效果（如下图）。？？？梢钥吹匠叽缥肝⒚椎奶蓟。；；； ；窘峁故翘靥，，，可以看到晶界。。硬度约为HV165。。

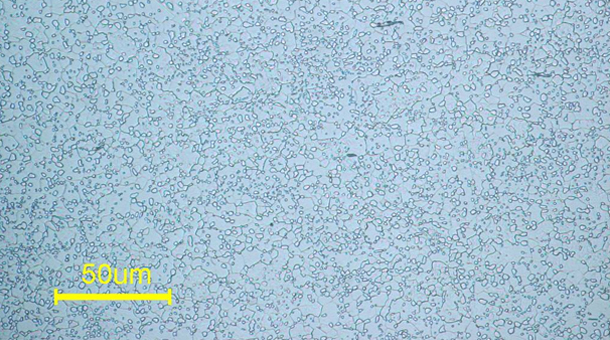

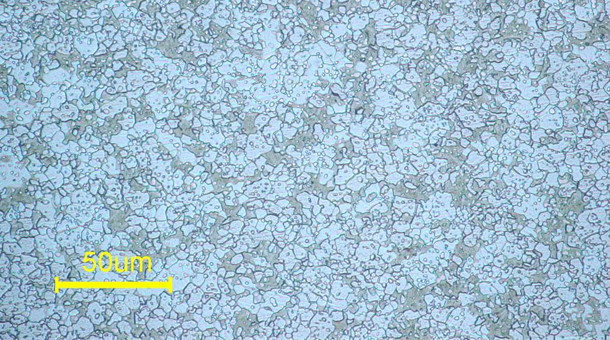

图1：热处置惩罚前的试样（铁素体，，，碳化物）
然后研究主要朝两个偏向举行，，，本页文章先容第一个偏向：
一，，，sk85钢材在种种淬火温度下的硬度和金属结构。。接纳的淬火温度规模是：在750-900 ℃坚持10分钟后再水冷；；； ；然后都以180℃保温1小时后举行风冷的回火方法举行回火，，，然后再通过镜面抛光一块后，，，用微型维氏硬度计测试维氏硬度（HV0.5），，，看下sk85热处置惩罚硬度可抵达几多。。之后再关于金属结构接纳镜面抛光试样后，，，用硝酸-乙醇溶液（3毫升HNO3、97毫升乙醇）侵蚀，，，用金相显微镜视察金属结构；；； ；
首先，，，在种种温度下淬火后在180°C回火的试样的维氏硬度测试效果如图2所示。？？？梢钥闯，，，在750℃的淬火温度下，，，硬度在300HV0.5以下很是低，，，在775℃以上的淬火温度下具有760HV0.5以上的高值。；；； ；箍梢钥吹，，，淬火温度在850°C和875°C时最高，，，而淬火温度在900°C时略有下降。。

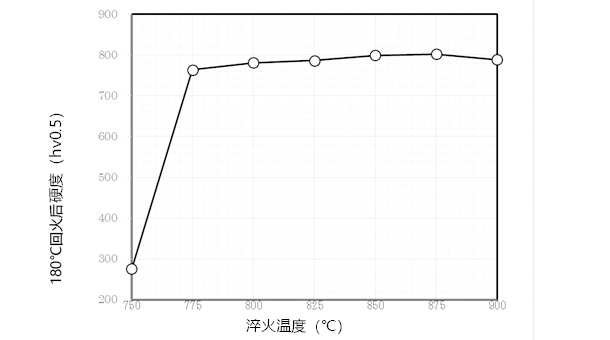

图2：差别淬火温度，，，在相同180℃回火下的维氏硬度测试效果（sk5硬度）
在差别温度下sk85淬火后的试样，，，都在180℃下举行回火，，，在以下图2和图3中显示出在差别温度下淬火后，，，在180℃下回火的试样的金属结构的视察效果。。
图1显示了在低于适当温度的750°C淬火后在180°C回火的试样的金属结构。？？？梢钥吹饺缤2所示的sk85组织由铁素体基体，，，碳化物和回火马氏体（灰色部分）组成的结构。。

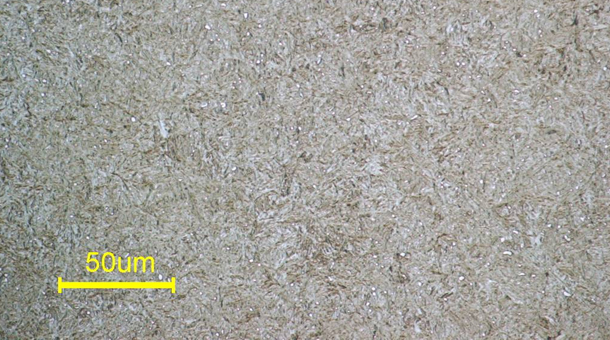

图3，，，淬火：在750°C下坚持10分钟，，，水冷却回火：在180°C下坚持1小时，，，空气冷却
图4显示了使用维氏硬度计对图3中样品的压痕。。由于铁素体组织比回火马氏体软得多，，，因此可以确认白色组织为铁素体，，，灰色组织为回火马氏体。。这样，，，当淬火温度低于适当的温度时，，，在淬火组织中会看到铁素体，，，硬度降低，，，如图1所示。。

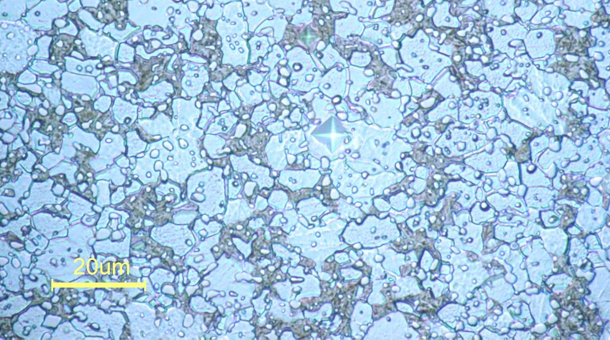

图4：使用维氏硬度计以0.1N的测试力压痕的图3中的样品。。
图5和图6显示了在合适的SK85淬火温度（760至820°C）下淬火后在180°C，，，回火的试件金属的组织。？？？梢钥吹交鼗鸬穆硎咸搴吞蓟。。该质料是超共析碳，，，碳含量高于共析碳（0.77％），，，因此在合适的温度下淬火可以看到碳化物。。

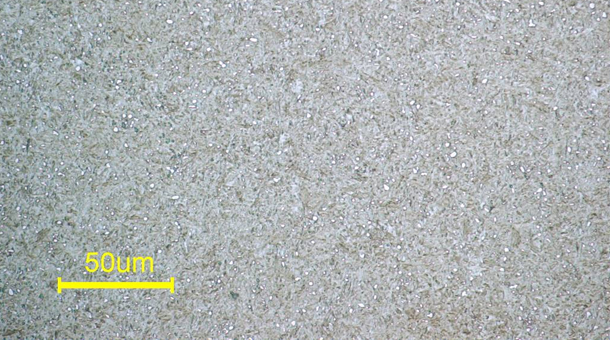

图5：淬火在775°C坚持10分钟，，，水冷回火在180°C坚持1小时，，，风冷

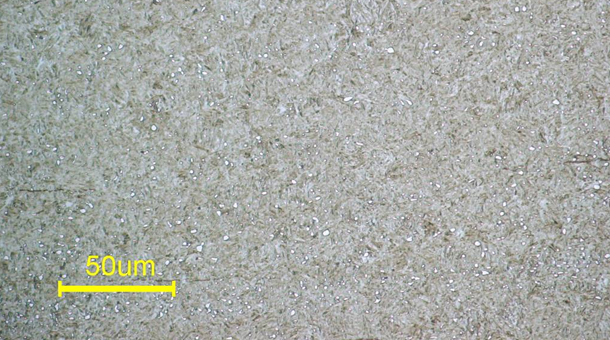

图6：淬火在800°C下坚持10分钟，，，然后水冷回火在180°C下坚持1小时，，，然后空冷
图7至图10显示了在高于合适淬火温度的温度下淬火后在180°C举行sk85工具钢回火处置惩罚的试样金属的组织。？？？梢钥闯，，，随着淬火温度的升高，，，碳化物的数目镌汰，，，回火马氏体的针状形状清晰可见。。若是刀片的结构变为这种针状结构，，，则容易爆发诸如碎裂和破碎的贫困。。特殊地，，，在图9和10所示的金属结构中，，，险些看不到碳化物，，，而是看到了形状差别于碳化物的白色结构。。该结构被以为是剩余奥氏体。。剩余奥氏体随着时间的已往会降低硬度或马氏体。。

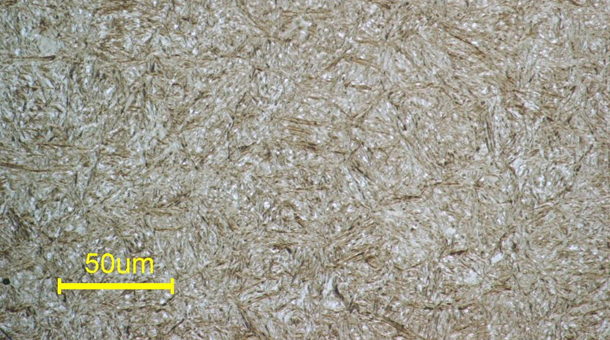

图7：淬火在825°C坚持10分钟，，，水冷回火在180°C坚持1小时，，，风冷

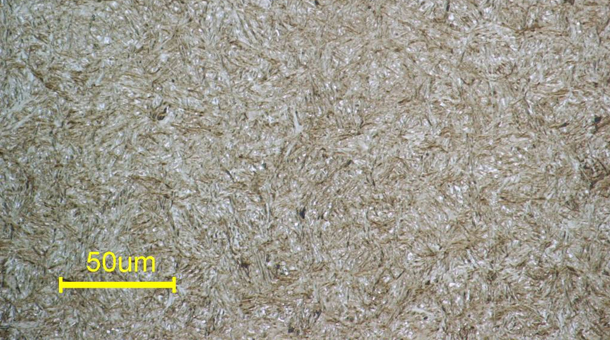

图8：淬火在850°C坚持10分钟，，，水冷回火在180°C坚持1小时，，，风冷
图9：淬火在875°C坚持10分钟，，，水冷回火在180°C坚持1小时，，，风冷

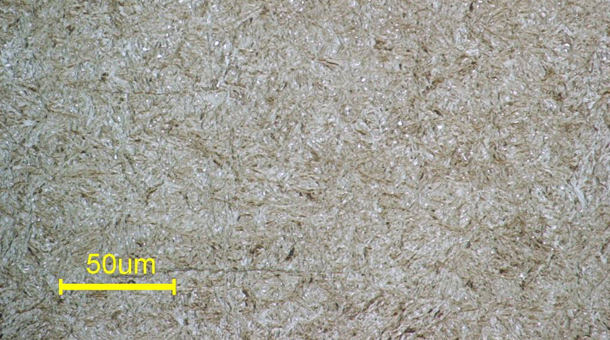

图10：淬火在900°C下坚持10分钟，，，水冷回火在180°C下坚持1小时，，，空冷
拓展资料：
