金沙js3833

细密不锈钢冷轧的“极限挑战”

在特种冷轧钢向导域，，不锈钢及镍基合金（如 630超薄不锈钢、2205/2507双相钢、C276镍基合金）是我们终年储备并深度加工的焦点产品矩阵。
。。近期，，一位客户向我们下达了极具挑战性的订单：采购 12Cr17Ni7（对应美标 ASTM 301 / 日标 SUS301） 冷轧不锈钢带。
。。
客户要求的不但是极限的尺寸精度——0.2(±0.012) * 50(+0.25/-0) * C，，更对交货状态（H-2B-EC）及力学性能提出了远超通例的非标要求：抗拉强度 Rm≥1205MPa，，屈服强度 R0.2≥930MPa，，断后延伸率 A≥10%。
。。

冷作硬化的五重境界

接到订单后，，手艺团队严酷凭证《GB/T 3280-2015 不锈钢冷轧钢板和钢带》国标组织排产。
。。

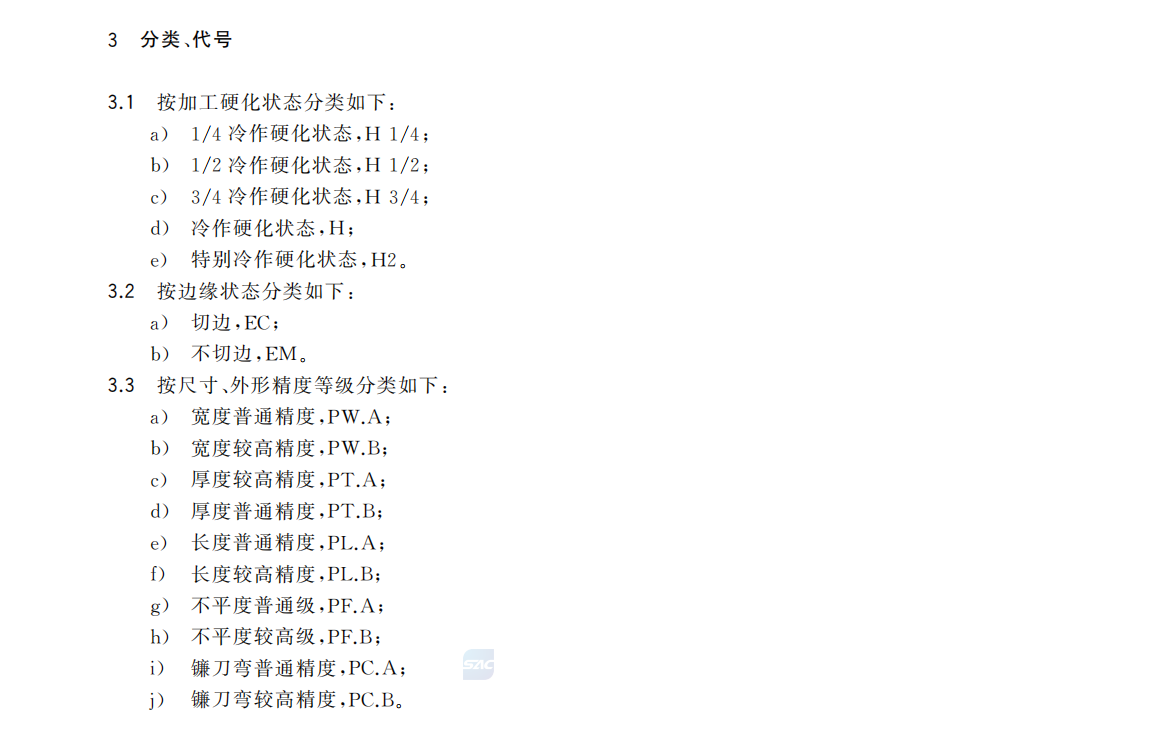

在该国标中，，代号“H”代表加工硬化状态。
。。标准细分为五个品级：H1/4、H1/2、H3/4、H（冷作硬化）以及 H2（特殊冷作硬化）。
。。？突Т舜沃付ǖ恼堑谒母龈咔慷茸刺狧状态。
。。

国标与定制的性能博弈：

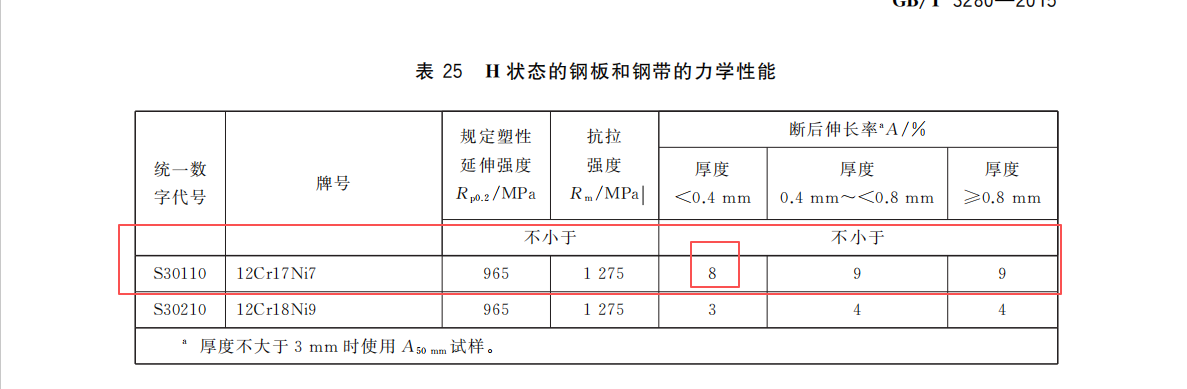

查阅国标表 25 可知，，12Cr17Ni7（牌号 S30110）在 H 状态下的标准要求为：划定塑性延伸强度≥965MPa，，抗拉强度≥1275MPa，，断后伸长率≥9%。
。。而客户订单中要求的 延伸率 A≥10%，，在极。
。。0.2mm）且高强度的状态下，，对冷轧压延的晶粒？刂朴肽谟ακ头盘岢隽思叩墓ひ漳チ。
。。

测试不同：8% 与 12% 背后的“标准之争”

经由十几天的细密压延与调校，，产品顺遂下线。
。。金沙js3833出厂实测数据堪称完善：抗拉强度 1471MPa，，屈服强度 1199MPa，，断后延伸率 12%。
。。
然而，，样品发交客户复测后，，却泛起了数据不同：客户测得屈服强度 1093MPa，，抗拉强度 1480MPa，，而要害的断后延伸率仅为 8%。
。。

虽然 8% 极其靠近国标要求，，但未能抵达客户指定的 ≥10% 标准。
。。面临这种不同，，作为“最懂手艺的现货商”，，我们没有相互推诿，，而是直接从“测试标准”切入寻找缘故原由。
。。

延伸率的“测禁绝”原理：

在极薄冷轧钢带的检测中，，延伸率受测试装备、试样制备及操作员习惯的影响极大。
。。凭证 GB/T 3280-2015 约定，，力学性能需接纳 A50mm（原始标距50mm） 来取样测试。
。。同时，，凭证 GB/T 2975 附录 A.6.1 的一样平常要求，，钢板应取横向样坯。
。。

在现实操作中，，0.2mm 厚度的试样在加工边沿时若有极其细小的毛刺或划痕，，都会导致拉伸时的提前断裂；；而标距划线的细小误差，，在 50mm 的盘算公式中也会被显著放大。
。。为确保对客户认真，，我们最终提议引入权威的第三方仲裁机构，，在严酷的标准情形下举行复测。
。。

做客户背后的“手艺智囊”

这起测试争议，，正是特种不锈钢冷轧商业中的常态。
。。在上海金沙js3833，，无论是供应 12Cr17Ni7(SUS301)，，照旧高难度的 630、2205 超薄现货，，我们交付的绝不但仅是一卷钢带，，更是涵盖了底层标准剖析、极限公差加工（±0.012mm）以及专业测试背书的全套解决计划。
。。买细密特钢，，找真正懂行的现货商。
。。
