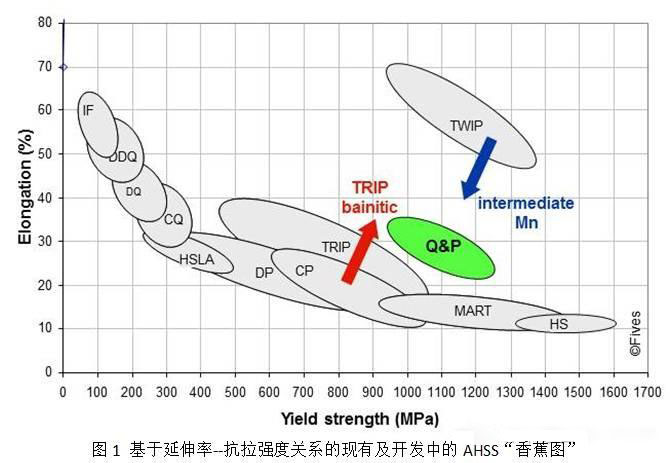

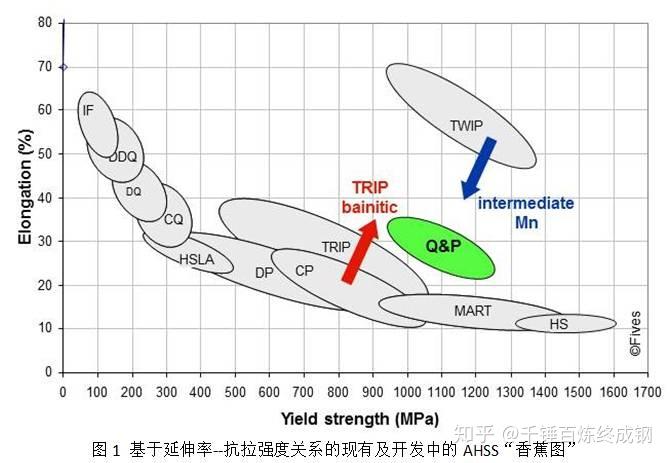

QP 钢，，，也称淬火延性钢、淬火配分钢、淬火－碳分派处置惩罚钢 (Quenching-Partitioning Steel)，，，2003 年首先由 J.G.Speer 等人提出了这一看法。。其工艺开发基于碳在马氏体 / 奥氏体混淆组织中扩散纪律的新熟悉与明确，，，目的是获得具有 TRIP 效应的更高强度的钢。。QP 钢属于第三代汽车用先进高强钢，，，通？？？？傻执锏牧ρ阅芄婺Ｎ嚎估慷 800～1500MPa，，，伸长率 15%～40%。。
一、工艺原理

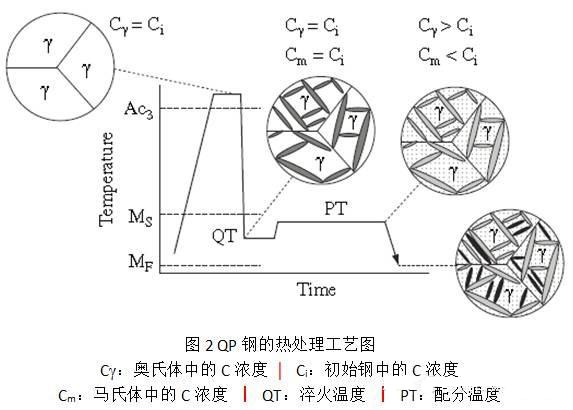

QP（ Quenching and Partitioning）钢的工艺原理是，，，将钢加热到奥氏体化区( 或两相区) 等温保温一段时间后，，，快速冷却到Ms（马氏体相变最先温度）和Mf（马氏体相变竣事温度）间的淬火温度QT并保温，，，爆发适量的马氏体，，，随后升温到高于Ms温度的配分温度PT，，，并恒温一段时间，，，确保残留奥氏体富碳历程完成。。
二、QP钢的室温组织
QP钢室温组织主要是贫碳的板条马氏体和富碳残留奥氏体。。
马氏体组织包管了钢的强度，，，残留奥氏体由于在形变历程中爆发相变诱发塑性而提高了钢的塑性，，，钢的强度最高可以抵达1500 MPa，，，而对应延伸率仍有15%。。
三、QP钢生产的要害手艺参数
QP钢生产的要害是热处置惩罚温度控制，，，包括：退火升温速率、退火温度实时间、缓冷段冷却速率及温度、淬火冷却速率及温度、配分温度及配分时间。。
在QP钢的生产中，，，接纳较高的加热速率，，，两相区退火，，，较低的缓冷速率和温度，，，有利于引入铁素体，，，稳固奥氏体，，，增添延伸率；；；接纳较快的冷却速率，，，获得马氏体组织，，，确保获得高强钢。。
QP钢的热处置惩罚工艺流程图和相关显微组织形貌

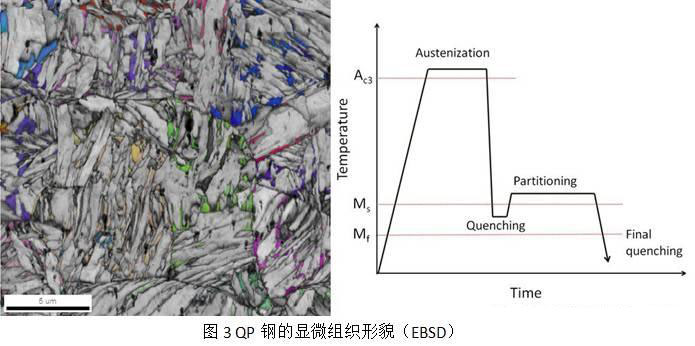

左图：典范QP钢的显微组织照片，，，用基于EBSD的取向成像手艺（ORM）拍摄，，，彩色晶粒对应奥氏体，，，亮灰晶粒为一次淬火马氏体（已配分），，，暗灰色晶粒为二次淬火马氏体（ 未配分）。。
右图：Q&P钢的热处置惩罚示意图，，，一次淬火马氏体晶粒在第一次淬火时形成，，，二次淬火马氏体晶粒在第二次淬火时形成。。© Max-Planck-Institut für Eisenforschung GmbH

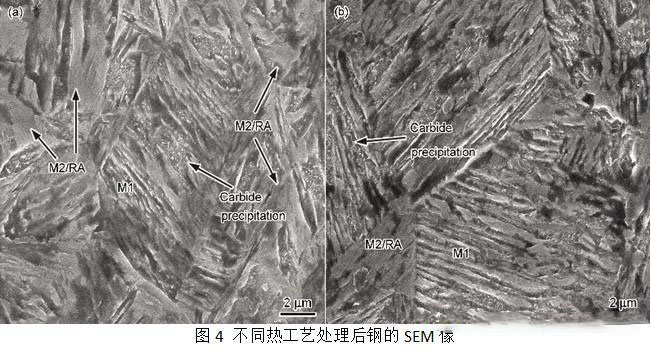

(a) Q&P：淬火+配分 (b) I&Q&P：两相区等温+淬火+配分
(M1：一次淬火马氏体 │ M2：二次淬火马氏体 │ RA—剩余奥氏体）
四、宝钢QP钢的研发突破

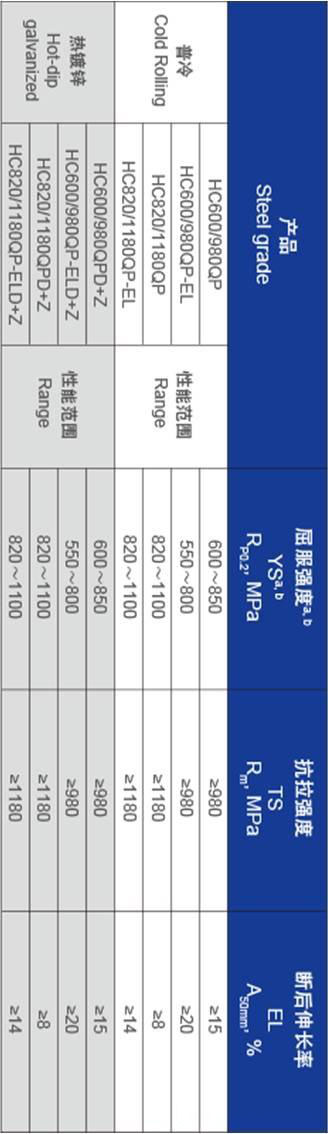

现在，，，宝钢QP钢已开发出无镀层、热镀锌、镀锌合金化等差别产品种类；；；980MPa、1180MPa等差别强度级别；；；高塑性、高扩孔性等差别性能特点的较为完整的产品序列，，，可知足差别用户的个性化需求。。

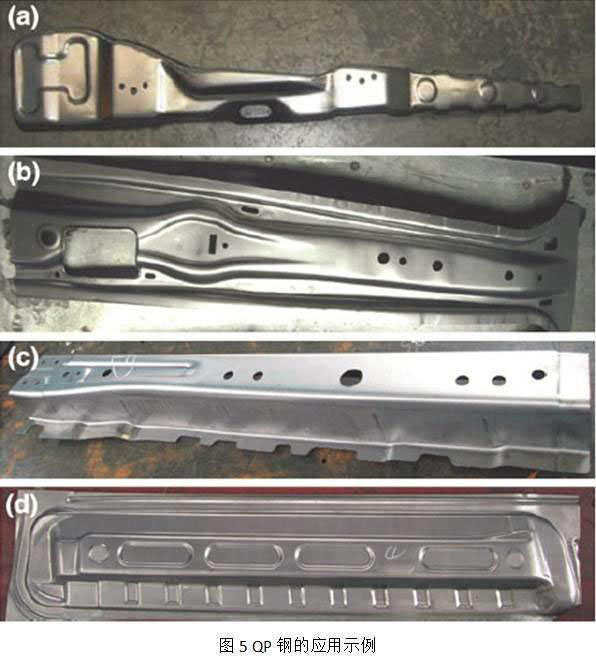

(a) B柱增强件（左件/右件），，，质料980 QP；；；厚度：2.0 mm；；；
(b) B柱内侧件，，，质料980QP；；；厚度：1.2 mm；；；
(c) 前地板侧梁，，，质料980 QP；；；厚度：1.8 mm；；；
(d) 内门板（左件/右件），，，质料980 QP；；；厚度：1.0 mm。。
值得关注的是，，，继 2010 年全球首发 QP980 产品之后，，，历时 3 年的一连手艺攻关，，，抗拉强度达 1500MPa 的高性能冷轧淬火延性钢 QP1500 在宝钢股份乐成下线，，，这是宝钢股份在第三代先进高强钢方面的又一主要突破。。QP1500 的全球首发，，，意味着在助推中国宝武成为全球钢铁业引领者的蹊径上，，，宝钢股份汽车板又迈出了坚实的一步。。接纳 QP1500 后，，，可实现较为重大形状零部件的冷冲压制造，，，与现有冷冲压超高强钢相比，，，可实现减重 10%-20%，，，进一步为汽车工业生长提供了优质质料支持。。
