迩来颇为焦虑，，，一苏州用户在7月份用到其他供应商供应的JIS-S45C冷轧淬火钢带，，，要求硬度hrc27~hrc32度，，，发明对方供应的硬度不稳固后，，，与我们取得了联系，，，并且要求能否紧迫供应JIS-S45C质料，，，后经多谢协商，，，并且相识后，，，我们回复用户尽快在15天左右交货，，，JIS-s45c淬火钢带，，，硬度目的控制在hrc28~hrc30度。。。。。在主要的一系列生产之后，，，交付于用户，，，并且用户也生爆发产品，，，交于第三方客户。。。。。
时至今日，，，用户反响说上一批质料，，，他的用户发明产品的与最初交样的产品，，，有所区别，，，或者是用户来审查，，，看到我们提供的原厂质保书是鞍钢的热轧坯料4.0mmJIS-S45Cs45c热轧钢卷的，，，而第一次交付的供应商给的是鞍钢原厂冷轧JIS-S45C，，，2.0mm*1250*C质保书，，，听说是分条后，，，精整，，，然后再淬火，，，交付给用户。。。。。
于是第三方用户就以为替换了质料，，，并没有与其探讨。。。。。着实这内里保存一个乌龙，，，就是原本的用户提供的质保书是假的质保书，，，或者是工艺中精整是假的。。。。。由于其时苏州用户要求的2.0mm公差厚度是正负0.05mm，，，而正常鞍钢的2.0的冷轧公差规模在正负0.08mm左右，，，纵然中心位置在1.98mm，，，那里上也会泛起厚度偏薄的征象，，，云云公差，，，再去精整，，，那着实纯在重大危害，，，并且会导致厚度一致。。。。。以是我推断也是接纳热轧坯料举行压延，，，这样能够控制精准厚度公差，，，并且能够镌汰中心偏厚，，，边沿偏薄的厚度公差问题。。。。。

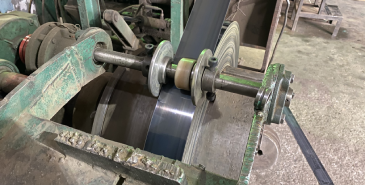

JIS-S45C钢带淬火中
关于有没有换质料，，，这照旧较量好诠释的，，，尚有另外一个较重大的问题，，，就是我们提供用户的是接纳JIS-S45C铅浴等温淬火，，，较一样平常的马氏体回火转变的索氏体的淬火方法，，，获得的机械性能越发优良，，，而另外一家应该是接纳一样平常的油淬方法。。。。。此后用户使用的金沙js3833质料，，，可能性能较量好，，，或者是那里较为突出，，，想研究出区别，，，或者说是想相识与之前淬火钢带是不是更好。。。。。对我们提供的产品做金相剖析，，，针对金沙js3833最终的产品，，，通过光学显微400倍和1000倍，，，看出金相组织是珠光体+铁素体，，，于是提出了疑问，，，以为金沙js3833组织是差池的，，，凭证金沙js3833等温淬火工艺，，，奥氏体后，，，经由等温，，，获得马氏体之后，，，再通过500度高温回火，，，最终获得的应该是回火索氏体，，，或者是托氏体，，，为何现在是珠光体+铁素体？？？
看着用户发来的JIS-S45C冷轧淬火钢带金相，，，笔者也是一脸茫然，，，失去了思索能力。。。。。再与热处置惩罚手艺职员，，，复查了下等温淬火的时间生产纪录，，，未发明其他异常问题，，，生产出来的制品硬度，，，抗拉，，，延伸都很是优良，，，况且一连运用十几年的炉子，，，也并未爆发过这么伟大的庞杂。。。。。慌忙的之下翻查资料，，，咨询其他手艺职员，，，踏破铁鞋，，，最终才找到一丝马迹。。。。。等温淬火是爆发贝氏体，，，贝氏体在高温回火下，，，是向珠光体转变，，，并且有温度就会有碳的析出，，，爆发铁素体。。。。。而珠光体，，，索氏体，，，托氏体，，，形态无任何差别，，，索氏体和托氏体也都是珠光体的领域，，，只是片层间距差别。。。。。以是用户在光学显微中，，，看不出回火索氏体，，，或者托氏体，，，而应该用电镜扫描，，，才华发明片层间距更小的金相组织。。。。。
