日标SK5是一种高级工具钢，，，，参考手艺标准JIS-G4401-2009，，，，sk5是以前日本老标准的叫法，，，，后面修正为sk85，，，，顾名思义，，，，85代表的是含碳量0.85%左右，，，，sk85常用作需要具有较高硬度和耐磨性的种种工具，，，，如形状简朴的模子和冲头、切削金属的刀具、打眼工具、木匠用的铣刀、笃志钻、斧、凿、纵向手用锯、以及钳工装配工具、铆钉冲模等次要工具。。。在JIS-G4401-2009标准中，，，，对SK85的化学元素要求如下：
| 材质 | 标准JIS-G4401-2009中SK85化学因素(质量分数)% | ||||||||
| 化学元素 | C | Si | Mn | P | S | Cu | Ni | Cr | |
| SK85/SK5 | 最小值 | 0.8 | 0.1 | 0.1 | - | - | |||
| 最大值 | 0.9 | 0.35 | 0.5 | 0.03 | 0.03 | ||||
那么sk85相当于我国的什么质料呢 ？？？ ？
我国的碳素工具钢的标准是GB/T 1298-2008，，，，其中的牌号有T7、T8、T8Mn、T9、T10、T11、T12、T13。。。详细化学因素要求如下：
| 标准 | 材质 | 国标GB/T 1298-2008化学元素(质量分数)% | ||
| C | Mn | Si | ||
| GB/T 1298-2008 | T7 | 0.65~0.74 | ≤0.4 | ≤0.35 |
| GB/T 1298-2008 | T8 | 0.75~0.84 | ||
| GB/T 1298-2008 | T8Mn | 0.8~0.9 | 0.4~0.6 | |
| GB/T 1298-2008 | T9 | 0.85~0.94 | ≤0.4 | |
| GB/T 1298-2008 | T10 | 0.95~1.04 | ||
| GB/T 1298-2008 | T11 | 1.05~1.14 | ||
| GB/T 1298-2008 | T12 | 1.15~1.24 | ||
| GB/T 1298-2008 | T13 | 1.25~1.35 | ||
| 注：高级优质钢在牌号后加“A” | ||||
从上表可以看出，，，，sk85钢板的含碳量与T8钢板、T8Mn钢板和T9钢板都有相同区域，，，，而关于P和S，，，，在上表中没有做详细要求，，，，可是给出了高级优质和优质的差别要求，，，，如下表，，，，用以订货加以区分。。。相较于sk85，，，，由于JIS标准中，，，，P的限制是不大于0.03%，，，，那么对应国标中，，，，应属于高级优质钢行列中。。。
| 牌号体现 | 钢的质量品级 | 化学因素（质量分数）/%，，，，不大于 | ||||||||
| P | S | Cu | Cr | Ni | W | Mo | V | |||
| T9 | 优质钢 | 0.35 | 0.03 | 0.25 | 0.25 | 0.2 | 0.1 | 0.2 | 0.02 | |
| T9A | 高级优质钢 | 0.03 | 0.02 | 0.25 | 0.25 | 0.2 | 0.3 | 0.2 | 0.02 | |
| 注：供制造铅浴淬火钢丝时，，，，钢中剩余铬含量不大于0.1%，，，，镍含量不大于0.12%，，，，铜含量不大于0.2%，，，，三者之和不大于0.4% | ||||||||||
关于化学因向来看，，，，T8A、T8MnA和T9A，，，，都和SK85有相同区域，，，，凭证履历，，，，一样平常钢厂生产的工具钢，，，，含碳量都取中心平均值举行生产，，，，现实T8MnA和T9A基本上更多的用来替换sk85，，，，或者等效于JIS标准中的sk85工具钢，，，，虽然，，，，详细现实生产中，，，，照旧得凭证先小批试样，，，，及格后再举行批量生产。。。

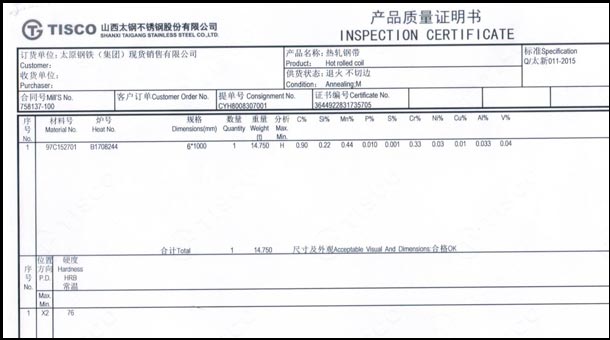

不过关于sk85工具钢，，，，现在各个钢厂也都可以凭证JIS标准举行订货，，，，化学因素和力学性能都切合JIS-G4401-2009标准，，，，这样也便于生产厂家直接举行订货和生产，，，，镌汰不须要的贫困或者损失。。。下图是太钢产T9A质保书，，，，经球化退火处置惩罚后，，，，硬度为Hrb76，，，，提高了热轧质料的塑性。。。
（太钢sk85/T9A软态产品质量证实书）
